Риски при разрыве шланга перистальтическом насосе
Перистальтический насос ценится за отсутствие контакта среды с механизмами, клапанами, уплотнениями в насосе, но это справедливо только при целостности шланга. При разрыве, особенно при работе с кислотами, щелочами или абразивными суспензиями, жидкость попадает в корпус насоса. Даже кратковременный контакт может повредить подшипники ротора, уплотнения и металлические детали, что приведет к дорогостоящему ремонту. Для применений без постоянного присутствия персонала датчик разрыва обязателен.

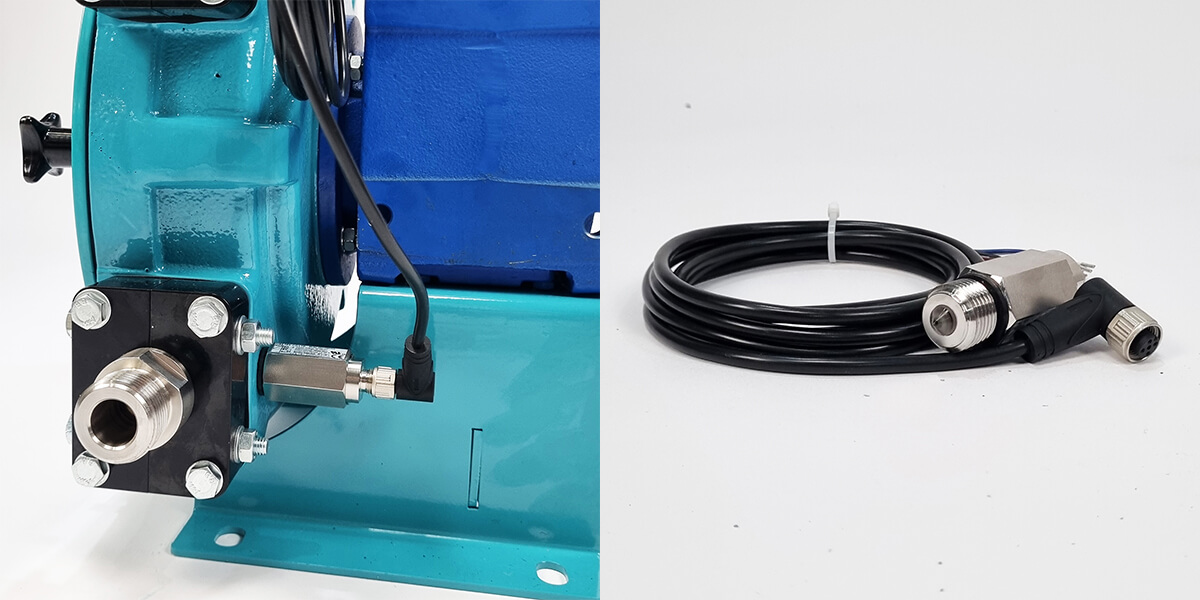

Принцип работы электро-оптического датчика
В насосах Zufer используется электро-оптический датчик уровня, работающий от 10-28 В постоянного тока. Принцип прост и надежен:
Система управления интерпретирует отсутствие сигнала как команду на остановку насоса и включение сигнализации/отправку оповещения оператору, минимизируя ущерб.
- В нормальном состоянии (отсутствие жидкости в зоне датчика) сигнал проходит — на белом проводе есть напряжение.
- При контакте с жидкостью (разрыв шланга) сигнал прерывается (0 В).
Система управления интерпретирует отсутствие сигнала как команду на остановку насоса и включение сигнализации/отправку оповещения оператору, минимизируя ущерб.

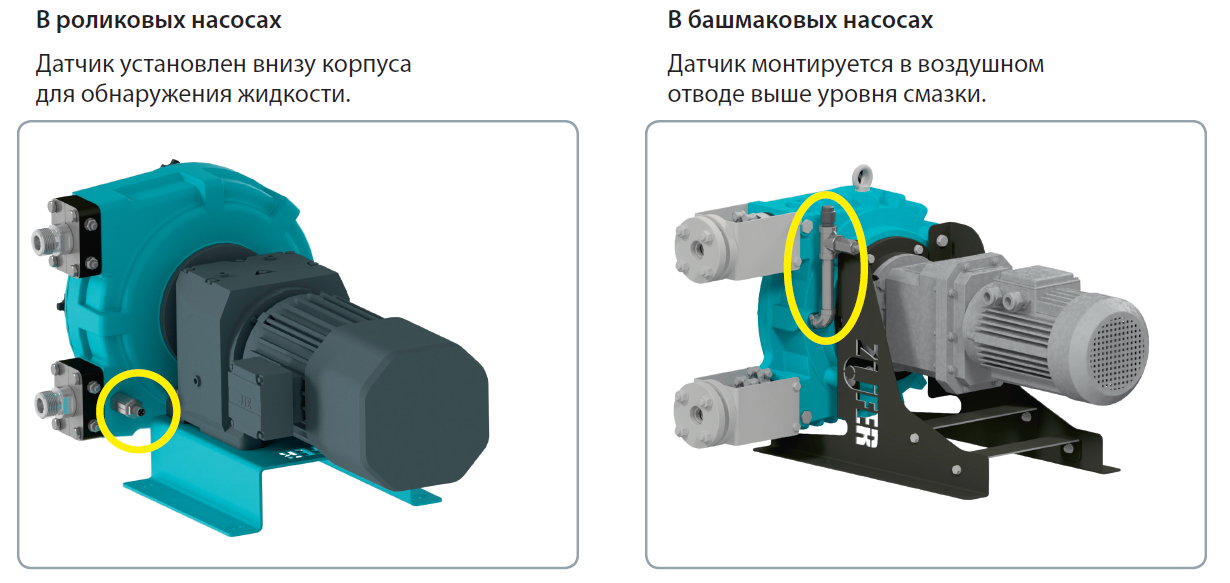

Особенности монтажа электро-оптического датчика для разных серий
Конструкция корпуса определяет место установки датчика.
- Серия ZHR (без заливки смазкой): Датчик монтируется в нижней части корпуса, поскольку полость остается сухой. Любое появление жидкости означает разрыв.
- Серия ZHS (с глицериновой смазкой): Внутри корпуса постоянно находится смазочная жидкость. Поэтому датчик разрыва устанавливается выше уровня заливки — непосредственно в воздушном отводе насоса. Контакт датчика с пеной или каплями перекачиваемой среды при разрыве инициирует остановку.
Практические рекомендации
Датчик разрыва рекомендуется применять:Стоимость датчика несопоставима с затратами на замену корпуса насоса или простоем технологической линии.
- При перекачке кислот, щелочей, токсичных или дорогих жидкостей.
- На производствах с удаленным или автоматизированным управлением.
- В системах с высокими требованиями к бесперебойности (насос не должен разрушить корпус и остановиться надолго).
